- Description du produit

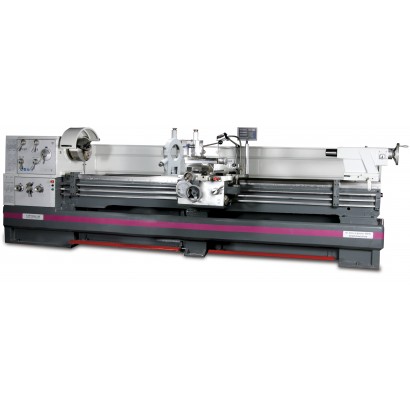

Tour robuste et massif. Un équipement complet de série : visualisation 3 axes, avance rapide, tourelle à changement rapide Multifix. Un excellent rapport qualité/prix.
- Banc prismatique trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
- Broche trempée et rectifiée, lubrifiée par bain d´huile et montée sur triple roulement conique très précis
- Précision de concentricité du nez de broche < 0.015 mm

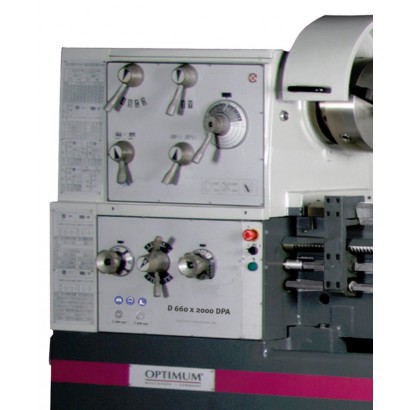

- Boîte d´avances avec pignonnerie lubrifiée par bain d´huile
- Lubrification centralisée des chariots au tablier
- Banc rompu amovible
- Inversion droite/gauche du sens de rotation de la broche
- 4 butées d´avances longitudinales réglables

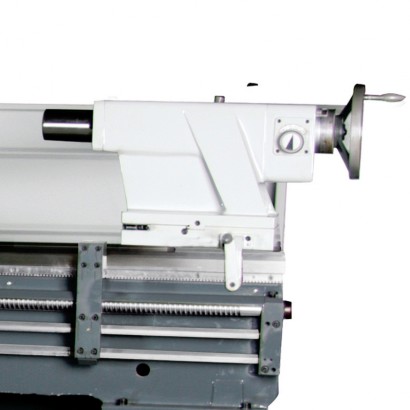

- Décalage latéral de la poupée mobile de ± 13 mm pour le tournage conique long

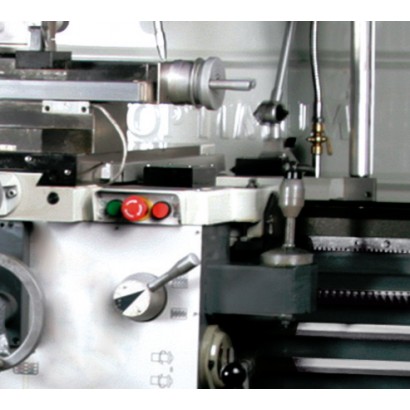

- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"

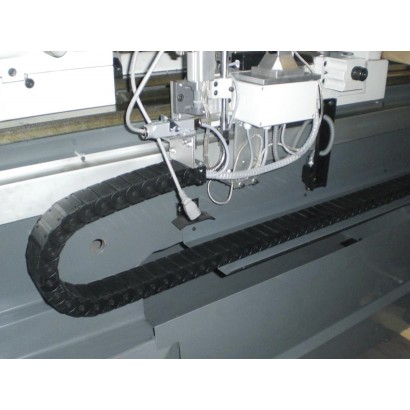

- Guidage des câbles par chaîne porte-câbles
- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère

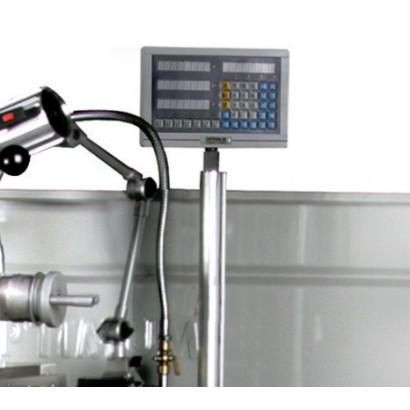

- Livré de série avec afficheur digital de position DPA 2000 pour une mesure précise des courses, 3 règles en verre précision 0.005 mm
- Afficheur digital DPA 2000 connecté à l´interrupteur général
- Pour des économies d´énergie la machine s´eteint automatiquement au bout de quelques minutes de marche à vide. Le délai de l´automatisme est réglable
- Livré de série avec tourelle à changement rapide SWH 9 avec réglage à hauteur de pointe et un porte-outil
- Système d´arrosage de série avec indicateur de niveau et séparateur d´huile, complet avec valve de dosage et d´arrêt. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité

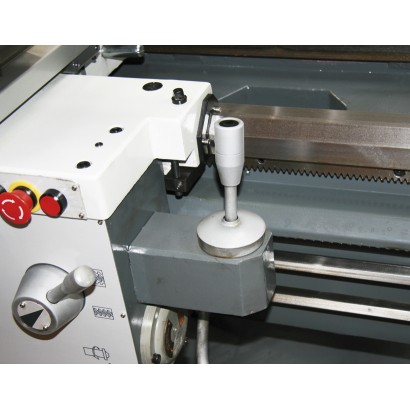

- Avance automatique rapide par joystick
- Frein de broche mécanique au pied, appareil à retomber dans le pas
- Lampe de travail halogène de série avec bras articulé
- Certificat de tolérances
- Fabrication selon les normes DIN 8606 (normes outillage)
- Mise en service et mise à niveau fortement conseillées, nous consulter
Accessoires de série

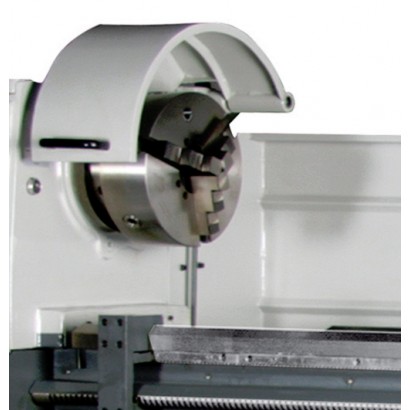

- Mandrin 3 mors Ø 325 mm / D 1-8
- Mandrin 4 mors Ø 400mm / D1-8 indépendants?
- Plateau de broche Ø 500 mm / D 1-8
- Douille de réduction CM7 / CM5
- 2 pointes fixes CM 5
- Lunette fixe passage jusqu'au Ø 150 mm
- Lunette à suivre passage jusqu'au Ø 80 mm
- Frein mécanique de broche au pied
- Socle de machine
- Carter arrière
- Lampe de travail halogène
- Tourelle changement rapide SWH 9
- Système d'arrosage
- Kit de pignons d'avances
- Clefs de service
Tableau technique
- Puissance moteur 7.5 kW 400 V ~ 50 Hz
- Hauteur de pointes 400 mm
- Entrepointes 3000 mm
- Diamètre usinable max. 800 mm
- Diamètre max. au-dessus du chariot 570 mm
- Diamètre max. sous le banc rompu 1035 mm
- Longueur du banc rompu 250 mm
- Largeur de banc 400 mm
- Vitesse de broche 25 - 1600 T/min.
- Nombre de vitesses 16
- Cône Morse de broche CM 7
- Attachement de broche Camlock DIN ISO 702.2 Nr.8 (D1-8)
- Alésage de broche Ø 105
