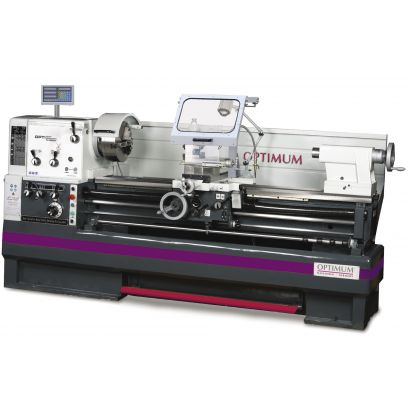

Tour à métaux Optimum TU 5620V

Optimum

Référence: 3403210

  • Description du produit

Tour de précision robuste et massif, entièrement équipé avec variateur de vitesses SIEMENS Sinamics G120D, tourelle à changement rapide et système de visualisation 3 axes DPA 2000 S.

  • Glissières de banc trempées et rectifiées avec précision
  • Système d´attachement rapide DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
  • Equipé d´un variateur de vitesses Siemens Sinamics G120D
  • Contrôle de la vitesse selon la directive machines-outils
  • Equipé d´un filtre EMC (compatibilité électro-magnétique)
  • Système d´arrosage complet avec niveau de remplissage et séparateur d´huile; grande facilité de remplissage et de nettoyage selon les normes DIN
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d´avance ergonomique et simple d´utilisation par leviers en façade
  • Arrêt d´urgence "coup de poing", protection moteur, sectionneur verrouillable
  • Inversion de rotation droite/gauche par commande au tablier
  • Tourelle à changement rapide, équipée d´un porte-outil
  • Lampe de travail halogène de série
  • Système de graissage centralisé avec commande au tablier
  • Arrêt de l´avance longitudinale par barre de butée (4 butées d´arrêt réglables)
  • Equipé d´une protection de vis mère et d´un frein à pied
  • Guidage des câbles par chaîne porte-câbles
  • Système électrique avec composants Siemens
  • Carter de protection de tourelle de grandes dimensions
  • Appareil à retomber dans le pas
  • Certificat de tolérances
  • Visualisation 3 axes DPA 2000 S avec règles en verre
  • Affichage digital de la vitesse de broche
  • Réduction significative des temps d´usinages
  • Très haute précision de travail
  • Baisse considérable des erreurs d´usinage
  • Ecran anti-reflet
  • Mise en service et mise à niveau fortement conseillées, nous consulter



Converter SINAMICS G120D

  • Fontions de sécurité élevées (STO, SLS)
  • Système de récupération d'énergie
  • Economie d'énergie jusqu'au 20%
  • Aucune résistance de freinage requise
  • Capacité de diagnostic rapide au moyen de LED
  • Surveillance indépendante et continue de la vitesse
  • Cartérisation métallique haute protection (IP65)
  • EMC classe C2 selon la norme EN 61800-3
  • Sinumerik Safety Integrated inclus, sans capteur
  • STO - Safe Torque Off selon les normes EN 61800-5
  • SLS - Safety Limited Speed selon les normes EN 61800-5
  • Plus d'informations (voir documents joints)



Accessoires de série

  • Mandrin 3 mors Ø 315 mm concentriques
  • Mandrin 4 mors Ø 350 mm indépendants
  • Plateau de broche Ø 450 mm
  • Douille de réduction CM7 / CM5
  • 2 pointes fixes CM 5
  • Lunette fixe passage jusqu'au Ø 165 mm
  • Lunette à suivre passage jusqu'au Ø 95 mm
  • Système de visualisation 3 axes
  • Règles en verre
  • Frein mécanique de broche au pied
  • Socle de machine
  • Carter arrière monté
  • Carter de mandrin asservi
  • Carter de protection de tourelle
  • Lampe de travail halogène
  • Appareil à retomber dans le pas
  • Tourelle changement rapide
  • 1 porte-outil pour tourelle
  • Système d'arrosage complet
  • Kit de pignons d'avances
  • 4 Butées d'arrêt réglables
  • Clefs de service

Tableau technique

  • Puissance électrique totale 8.5 kW 400V / 3 Ph ~ 50 Hz
  • Puissance moteur 7.5 kW
  • Puissance système d'arrosage 100 W
  • Hauteur de pointes 280 mm
  • Entrep
