- Description du produit

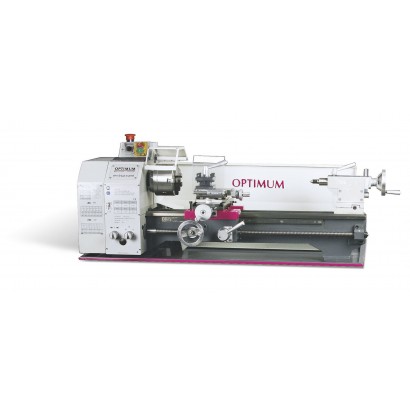

Tour à métaux de précision équipé d'une boîte d'avances pour les utilisateurs exigeants
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Fabrication haute précision
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Bouton d´arrêt d´urgence basse tension type "coup de poing"
- Equipé de 3 chariots : longitudinal, transversal et supérieur
- Chariot transversal rainuré
- Equipé d´une vis mère montée sur paliers graissés pour les opérations de filetages et d´avance longitudinale automatique
- Volants des chariots gradués 0.04/0.01 mm avec remise à zéro
- Large gamme de filetages grâce aux pignons acier fournis de série

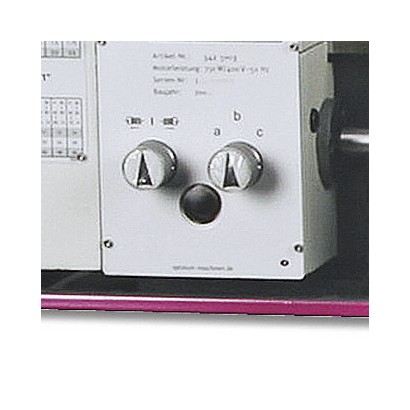

- Boîte d´avances très souple, pignons trempés et lubrifiés par bain d´huile

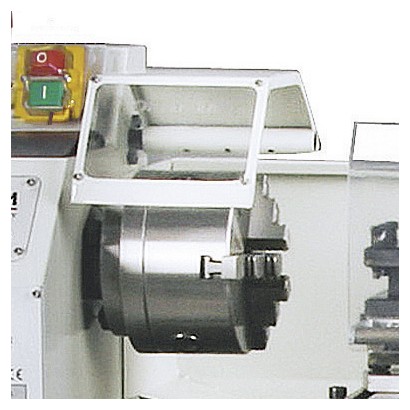

- Carter de protection de mandrin asservi électriquement
- Manette d´inversion en façade permettant le pas à gauche
- Changement de vitesses simple et rapide par courroies en V
- Verniers gravés
- Double roulement de broche qualité P5 avec rattrapage des jeux
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Motorisation haute performance sans entretien
- Tourelle 4 positions indexées avec carter de protection
- Alésage de broche 26 mm
- Rattrapage du jeu de broche
- Rattrapage de jeux sur tous les mouvements
- Certificat de contrôle fourni
- Produit selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
Accessoires de série :
- Mandrin 3 mors Ø 125 mm
- Pointe fixe CM 2
- Pointe fixe CM 4
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Clefs de service
- Kit de pignons d'avances
- Certificat de Tolérances
Tableau technique
- Puissance moteur 750 W ~ 50 Hz
- Hauteur de pointes 125 mm
- Entrepointes 550 mm
- Diamètre usinable max. 250 mm
- Largeur de banc 135 mm
- Vitesse de broche 125 - 2000 T/min
- Plage de vitesses 6
- Cône Morse de broche CM 4
- Alésage de broche Ø 26 mm
- Course du chariot supérieur 70 mm
- Course du chariot transversal 110 mm
- Cône Morse de poupée mobile CM 2
- Course du fourreau de poupée mobile 65 mm
- Avances longitudinales 0.07 à 0.2 mm/T , 6 avances
- Filetage métrique 0.2 à 3.5 mm/T , 18 pas
- Filets au pouce 56 à 8 TPI , 18 pas
- Capacité max. de la tourelle 4 positions 13 mm
- Dimensions de la machine (L x l x h) 1250 x 585 x 475 mm
- Poids net (brut) 137 kg (165 kg)
- Accessoires de série Mandrin 3 mors Ø 125 mm, pointe fixe CM2, pointe fixe CM4, carter arrière, bac à copeaux, carter de protection de mandrin, tourelle 4 positions, kit de pignons d'avances, clefs de service, certificat de contrôle
