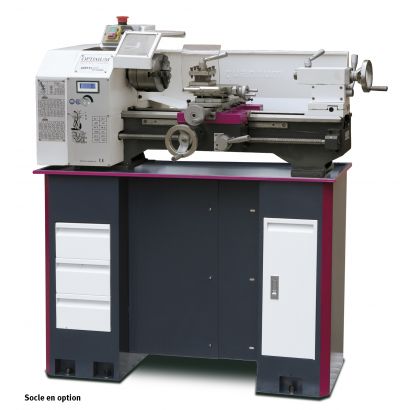

Tour à métaux Optimum TU 2406 V
Référence: 3420355
- Description du produit
Tour à métaux de qualité supérieure et de haute précision conçu pour les utilisateurs exigeants. Avec variateur haut de gamme

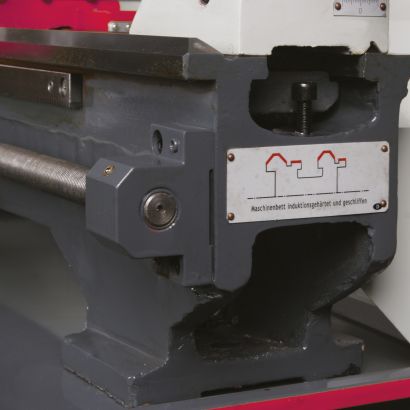

- Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié par induction (maturation 6 mois minimum)
- Couple très élevé et constant
- Equipé d´une vis mère montée sur paliers graissés pour les opérations de filetages et d´avance longitudinale automatique
- Précision de concentricité à la broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm
- Chariot supérieur orientable pour le tournage conique

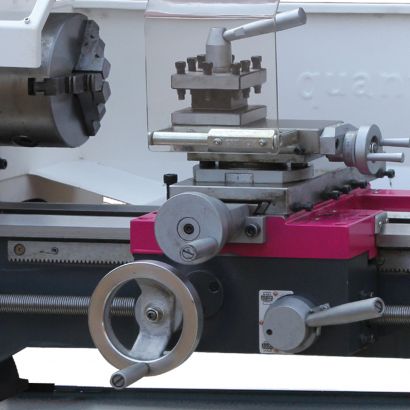

- Carter de protection de tourelle, tourelle 4 positions indexées
- Tous les chariots et glissières sont trempés et rectifiés avec précision
- Avance longitudinale automatique
- Broche montée sur double roulement conique avec rattrapage de jeux
- Larges possibilités de filetages grâce aux pignons en acier traité
- Permet d´effectuer les pas à gauche
- Equipé d´un pignon fusible de sécurité
- Tous les roulements sont garantis qualité P5
- Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long

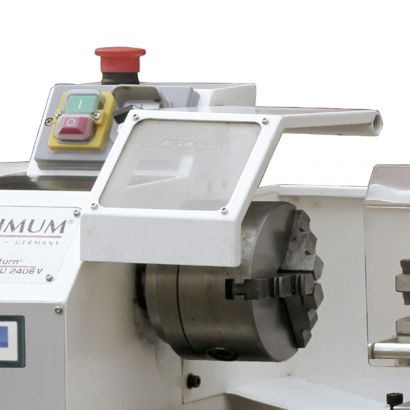

- Carter de protection de mandrin asservi
- Inversion électrique du sens de rotation droite/ gauche sur le panneau de commande en façade
- Arrêt d´urgence "coup de poing" avec bobinage basse tension
- Avec variateur haut de gamme

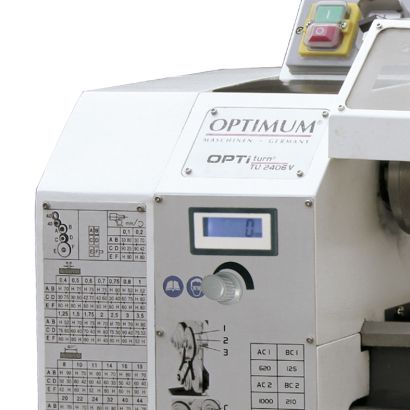

- Tachymètre digital permettant une lecture simple de la vitesse
- Produit selon les normes outils DIN 8606 (précision horlogerie)
- Livré avec Certificat de Tolérances
Tableau technique
- Puissance moteur 1.1 kW 230 V ~ 50 Hz
- Hauteur de pointes 125 mm
- Entrepointes 550 mm
- Diamètre usinable max. 250 mm
- Largeur de banc 135 mm
- Vitesse de broche 150 à 2500 T/min.
- Nombre de vitesses 2, par variateur
- Cône Morse de broche CM 3
- Alésage de broche Ø 21 mm
- Course du chariot supérieur 75 mm
- Course du chariot transversal 120 mm
- Cône Morse de poupée mobile CM 2
- Course du fourreau de poupée mobile 70 mm
- Avances longitudinales 0.1 - 0.2 mm/T.
- Filetage métrique 0.4 à 3.5 mm/T.
- Filets au pouce 44 à 10 (TPI)
- Tourelle 4 porte-outils Max. 14 mm
- Dimensions (L x l x h) 1310 x 520 x 560 mm
- Poids net (brut) 125 kg (145 kg)
- Accessoires de série Mandrin 3 mors Ø 125 mm, pointe fixe CM2, pointe fixe CM3, Carter de protection de mandrin, carter arrière, bac à copeaux, tourelle 4 positions, clefs de service, pignons de filetage en acier traité, certificat de tolérances et manuel
