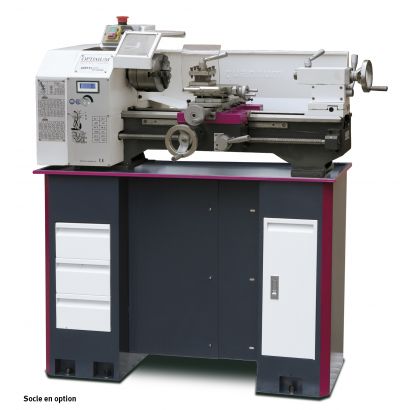

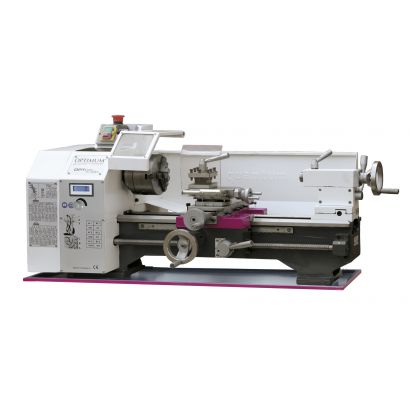

Tour à métaux Optimum TU 2404 V

Optimum

Référence: 3420335

  • Description du produit

Tour à métaux de qualité supérieure et de haute précision conçu pour les utilisateurs exigeants. Avec variateur haut de gamme

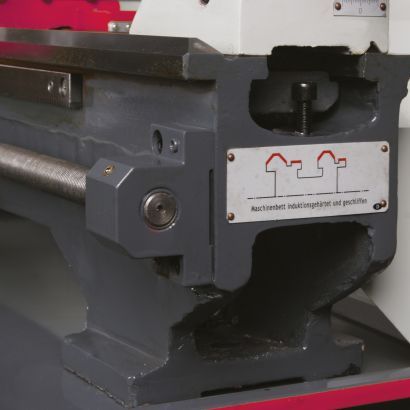

  • Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié par induction (maturation 6 mois minimum)
  • Couple très élevé et constant
  • Equipé d´une vis mère montée sur paliers graissés pour les opérations de filetages et d´avance longitudinale automatique
  • Précision de concentricité à la broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm

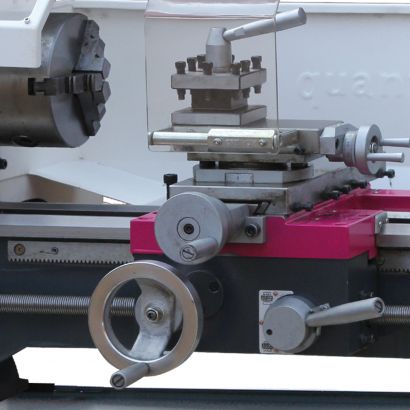

  • Chariot supérieur orientable pour le tournage conique
  • Carter de protection de tourelle, tourelle 4 positions indexées
  • Tous les chariots et glissières sont trempés et rectifiés avec précision
  • Avance longitudinale automatique
  • Broche montée sur double roulement conique avec rattrapage de jeux
  • Larges possibilités de filetages grâce aux pignons en acier traité
  • Permet d´effectuer les pas à gauche
  • Equipé d´un pignon fusible de sécurité
  • Tous les roulements sont garantis qualité P5
  • Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long

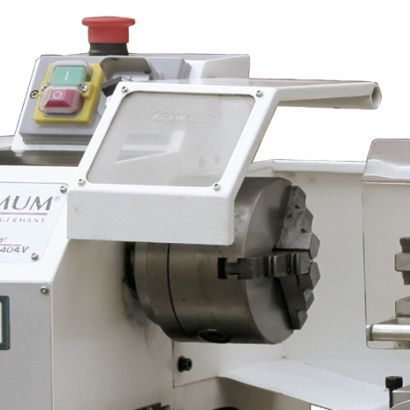

  • Carter de protection de mandrin asservi
  • Inversion électrique du sens de rotation droite/ gauche sur le panneau de commande en façade
  • Arrêt d´urgence "coup de poing" avec bobinage basse tension
  • Avec variateur haut de gamme

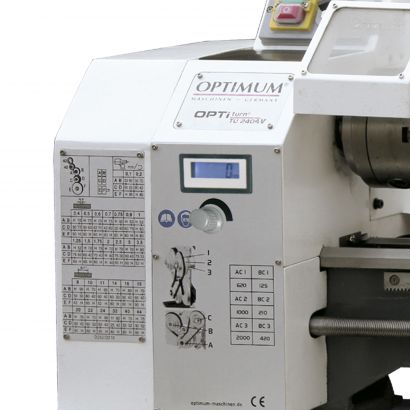

  • Tachymètre digital permettant une lecture simple de la vitesse
  • Produit selon les normes outils DIN 8606 (précision horlogerie)
  • Livré avec Certificat de Tolérances




Tableau technique

  • Puissance moteur 1.1 kW 230 V ~ 50 Hz
  • Hauteur de pointes 125 mm
  • Entrepointes 450 mm
  • Diamètre usinable max. 250 mm
  • Largeur de banc 135 mm
  • Vitesse de broche 150 à 2500 T/min.
  • Nombre de vitesses 2 par variateur
  • Cône Morse de broche CM 3
  • Alésage de broche Ø 21 mm
  • Course du chariot supérieur 75 mm
  • Course du chariot transversal 120 mm
  • Cône Morse de poupée mobile CM 2
  • Course du fourreau de poupée mobile 70 mm
  • Avances longitudinales 0.1 - 0.2 mm/T.
  • Filetage métrique 0.4 à 3.5 mm/T.
  • Filets au pouce 44 à 10 TPI
  • Tourelle 4 porte-outils Max. 14 mm
  • Dimensions (L x l x h) 1020 x 520 x 560 mm
  • Poids net (brut) 110 kg (130 kg)
  • Accessoires de série Mandrin 3 mors Ø 125 mm, pointe fixe CM 2, pointe fixe CM 3, carter de protection de mandrin, carter arrière, bac à copeaux , tourelle 4 positions, clefs de service , pignons de filetage en acier traité, certificat de tolérances et manuel
