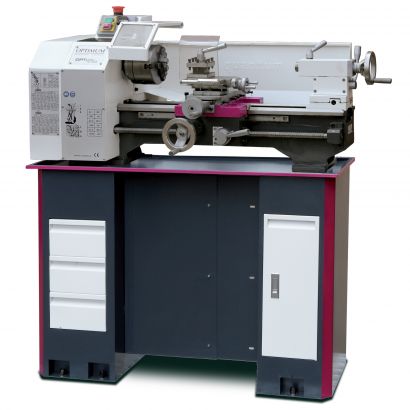

Tour à métaux Optimum TU 2304 V
Référence: 3420325
- Description du produit
Tour à métaux de qualité supérieure et de haute précision conçu pour les utilisateurs exigeants
- Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié par induction (maturation 6 mois minimum)
- Couple très élevé et constant
- Avance longitudinale automatique
- Equipé d´une vis mère montée sur paliers graissés pour les opérations de filetages et d´avance longitudinale automatique
- Précision de concentricité à la broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm
- Chariot supérieur orientable pour le tournage conique
- Carter de protection de tourelle, tourelle 4 positions indexées
- Tous les chariots et glissières sont trempés et rectifiés avec précision
- Tachymètre digital permettant une lecture simple de la vitesse
- Broche montée sur double roulement conique avec rattrapage de jeux
- Larges possibilités de filetages grâce aux pignons en acier traité
- Permet d´effectuer les pas à gauche
- Equipé d´un pignon fusible de sécurité
- Tous les roulements sont garantis qualité P5
- Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long
- Carter de protection de mandrin asservi
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Arrêt d´urgence "coup de poing" avec bobinage basse tension
- Avec variateur haut de gamme
- Produit selon les normes outils DIN 8606 (précision horlogerie)
- Livré avec Certificat de Tolérances
Tableau technique
- Puissance moteur 750 W 230 V ~ 50 Hz
- Hauteur de pointes 115 mm
- Entrepointes 450 mm
- Diamètre usinable max. 230 mm
- Largeur de banc 135 mm
- Vitesse de broche type Vario 150-2200 T/ min.
- Nombre de vitesses 2
- Cône Morse de broche CM 3
- Alésage de broche Ø 20 mm
- Course du chariot supérieur 75 mm
- Course du chariot transversal 120 mm
- Cône Morse de poupée mobile CM2
- Course du fourreau de poupée mobile 70 mm
- Avances longitudinales 0.1 - 0.2 mm/T.
- Filetage métrique 0.4 à 3.5 mm/T.
- Filets au pouce 44 à 10 (TPI)

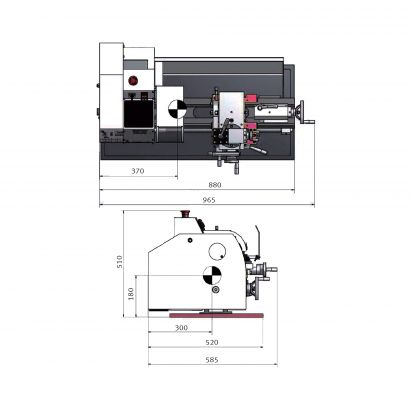

- Dimensions (L x l x h) 965 x 585 x 510 mm
- Poids net (brut) 110 kg ( 130kg)
- Accessoires de série Mandrin 3 mors Ø 100 mm, pointes fixes CM2 et CM3, carter arrière, carter de mandrin asservi, Bac à copeaux, tourelle 4 positions, pignons de filetage acier, clefs de service et manuel, certificat de tolérances
