- Description du produit

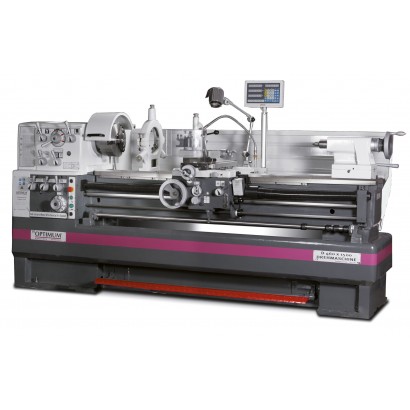

Tour à métaux industriel robuste et massif, entièrement équipé avec tourelle type Multifix et visu 3 axes. Très précis, absorbant particulièrement bien les vibrations. Socle et bâti de machine monoblocs.
- Banc prismatique trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.6 (Camlock D1 - 6)
- Broche trempée et rectifiée, lubrifiée par bain d´huile et montée sur double roulement conique très précis
- Précision de concentricité du nez de broche < 0.015 mm

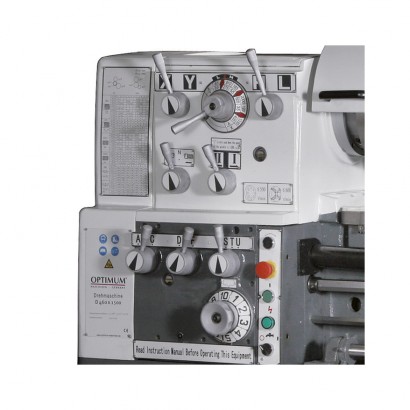

- Boîte d´avances avec pignonnerie rectifiée et lubrifiée par bain d´huile

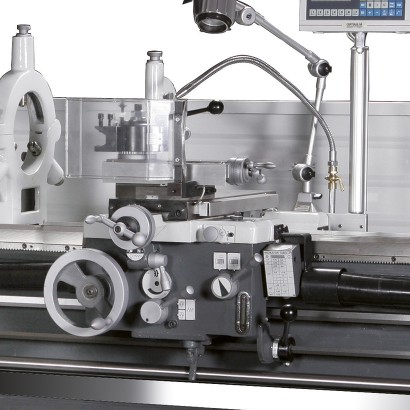

- Lubrification centralisée des chariots au tablier
- Banc rompu amovible
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- 4 butées d´avances longitudinales réglables
- Décalage latéral de la poupée mobile de ± 15 mm pour le tournage conique long
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"
- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère

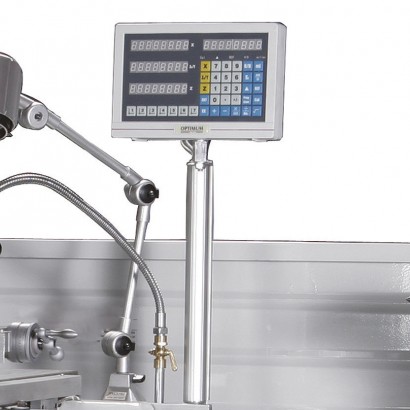

- Livré de série avec afficheur digital de position DPA 2000 pour une mesure précise des courses, 3 règles en verre (une pour chaque axe) de précision 0.005 mm et montées usine
- Livré de série avec tourelle à changement rapide avec réglage de hauteur et un porte-outil

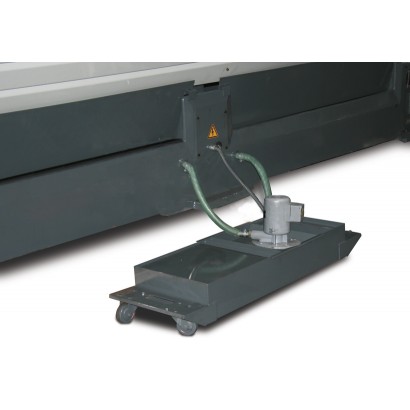

- Système d´arrosage de série avec indicateur de niveau et séparateur d´huile, complet avec valve de dosage et d´arrêt. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité

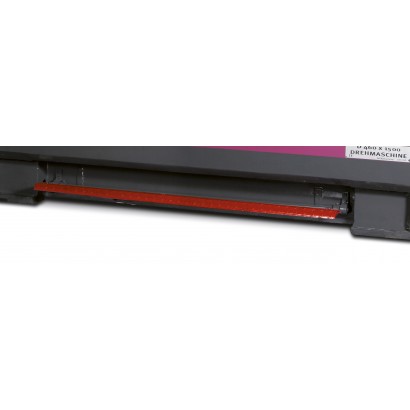

- Frein de broche mécanique au pied, appareil à retomber dans le pas
- Lampe de travail halogène de série avec flexible pour un éclairage parfait du poste de travail
- Mandrins, plateau de broche, et lunettes de série
- Certificat de contrôle
- Fabrication selon les normes DIN 8606 (normes outillage)
- Mise en service et mise à niveau fortement conseillées, nous consulter
Accessoires de série
- Mandrin 3 mors Ø 250 mm
- Mandrin 4 mors Ø 300 mm indépendants
- Plateau de broche Ø 350 mm
- Douille de réduction CM6 / CM4
- 2 pointes fixes CM 4
- Lunette fixe passage jusqu'au Ø 160 mm
- Lunette à suivre passage jusqu'au Ø 100 mm
- Afficheur digital DPA 2000
- Règles en verre sur les 3 axes montées usine
- Frein mécanique de broche au pied
- Socle de machine
- Carter arrière monté
- Carter de mandrin asservi
- Carter de protection de tourelle
- Lampe de travail halogène
- Appareil à retomber dans le pas
- Tourelle changement rapide SWH 5-B et un porte-outil type D
- Système d'arrosage
- Kit de pignons d'avances
- Butées d'avances réglables
- Clefs de service
Tableau technique
- Puissance moteur 5.8 kW 400 V ~ 50 Hz
- Puissance système d'arrosage 100 W
- Hauteur de pointes 230 mm
- Entrepointes 1500 mm
- Diamètre usinable max. 465 mm
- Diamètre max. au-dessus du chariot 270 mm
- Diamètre max. sous le banc rompu 690 mm
- Longueur du banc rompu 240 mm
- Largeur de banc 300 mm
- Vites
