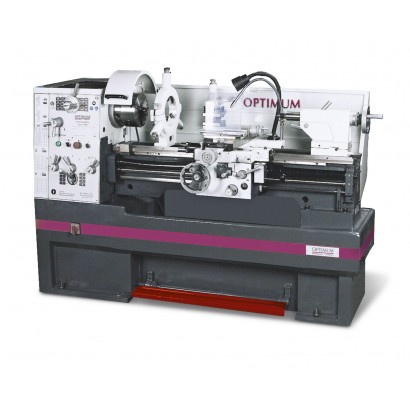

Tour à métaux Optimum D 420 x 1500

Optimum

Référence: 3401165

  • Description du produit

Tour à métaux industriel de haute précision. Une conception technique parfaite, un équipement complet. Simple d'utilisation.

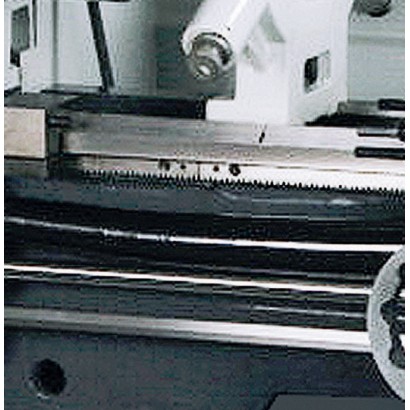

  • Banc prismatique trempé par induction et rectifié avec précision
  • Système d´attachement rapide DIN ISO 702-2 Nr.6 (Camlock D1-6)
  • Broche trempée et rectifiée, lubrifiée par bain d´huile et montée sur double roulement conique très précis

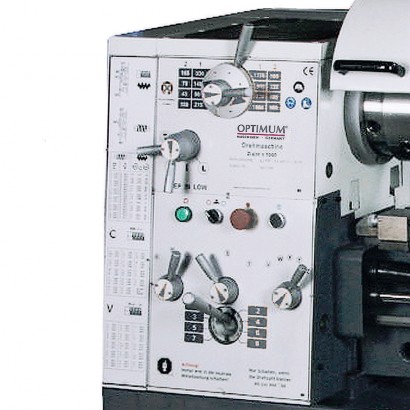

  • Tous les pas métriques de 0.2 à 14 mm/T. et tous les filets au pouce de 72 à 2 peuvent être effectués directement grâce à la boîte d´avances et le joystick en façade
  • Précision de concentricité du nez de broche < 0.015 mm
  • Lubrification centralisée des chariots au tablier
  • Banc rompu amovible
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Système électrique Siemens, sectionneur au moteur, arrêt d´urgence

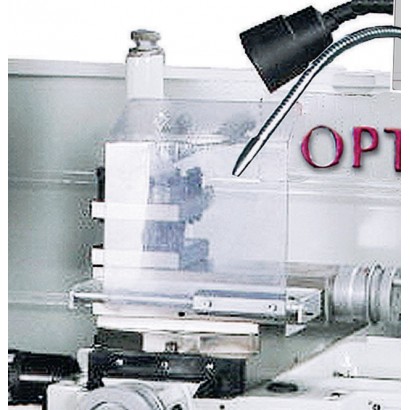

  • Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
  • Système d´arrosage de série avec indicateur de niveau et séparateur d´huile. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité
  • Frein de broche mécanique au pied, appareil à retomber dans le pas
  • Lampe de travail halogène de série avec flexible pour un éclairage parfait du poste de travail
  • Mandrins, plateau de broche, lunettes et socle de série
  • Certificat de contrôle
  • Fabrication selon les normes DIN 8606 (normes outillage)
  • Mise en service et mise à niveau fortement conseillées, nous consulter



Accessoires de série

  • Mandrin 3 mors Ø 200 mm
  • Mandrin 4 mors indépendants Ø 250 mm
  • Plateau de broche Ø 350 mm
  • Douille de réduction CM6 / CM4
  • 2 pointes fixes CM 4
  • Lunette fixe passage jusqu'au Ø 145 mm
  • Lunette à suivre passage jusqu'au Ø 75 mm
  • Frein mécanique au pied

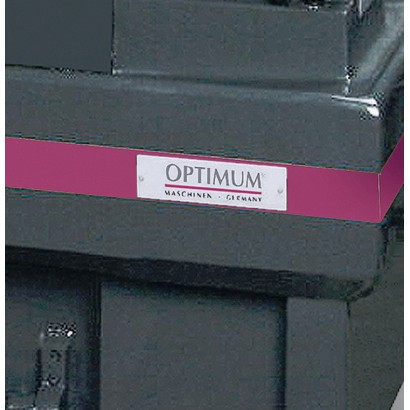

  • Socle de machine monté
  • Carter arrière monté
  • Carter de mandrin asservi
  • Carter de protection de tourelle
  • Lampe de travail halogène
  • Appareil à retomber dans le pas
  • Tourelle 4 positions
  • Système d'arrosage
  • Kit de pignons d'avances
  • Butée à réglage fin
  • Clefs de service


Tableau technique

  • Puissance moteur 4.5 kW 400 V ~ 50 Hz
  • Puissance système d'arrosage 100 W
  • Hauteur de pointes 210 mm
  • Entrepointes 1500 mm
  • Diamètre usinable max. 420 mm
  • Diamètre max. au-dessus du chariot 250 mm
  • Diamètre max. sous le banc rompu 590 mm
  • Longueur du banc rompu 260 mm
  • Largeur de banc 250 mm
  • Vitesse de broche 45 - 1800 T/min.
  • Nombre de vitesses 16
  • Cône Morse de broche CM 6
  • Attachement de broche Camlock DIN ISO 702.2 Nr.6 (D1-6)
  • Alésage de broche Ø 52 mm
  • Course du chariot supérieur 140 mm
  • Course du chariot transversal 230 mm

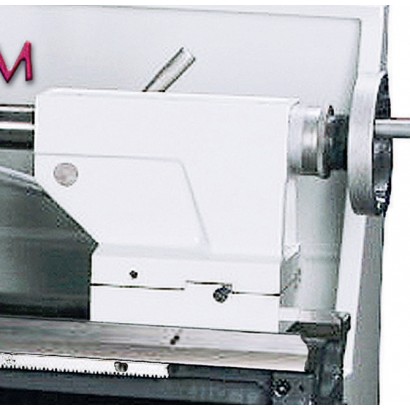

  • Cône Morse de poupée mobile CM 4
  • Course du fourreau de poupée mobile 120 m
