- Description du produit

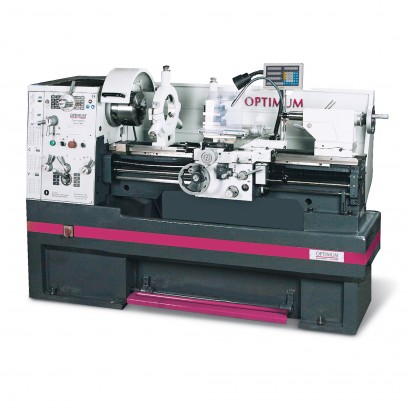

Tour à métaux industriel de haute précision. Une conception technique parfaite, un équipement complet. Simple d'utilisation. Modèles DPA avec afficheur digital et règles en verre sur les 3 axes.

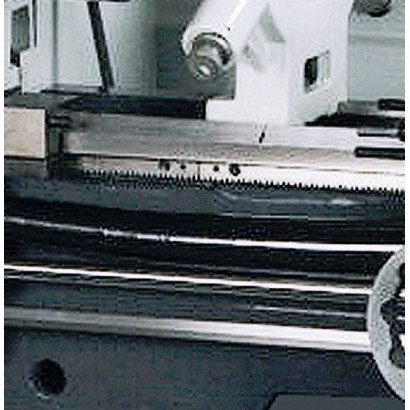

- Banc prismatique trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.6 (Camlock D1-6)
- Broche trempée et rectifiée, lubrifiée par bain d´huile et montée sur double roulement conique très précis

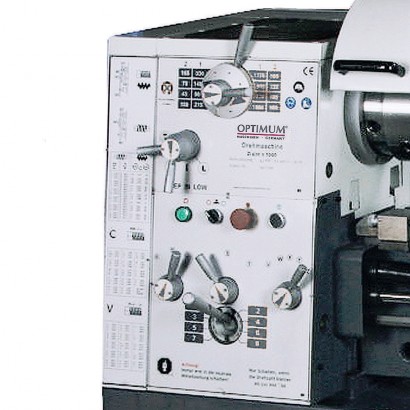

- Tous les pas métriques de 0.2 à 14 mm/T. et tous les filets au pouce de 72 à 2 peuvent être effectués directement grâce à la boîte d´avances et le joystick en façade
- Précision de concentricité du nez de broche < 0.015 mm
- Lubrification centralisée des chariots au tablier
- Banc rompu amovible
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence

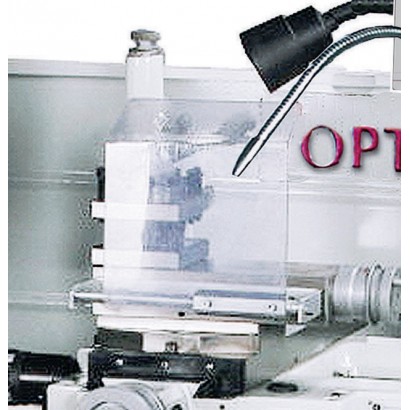

- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
- Système d´arrosage de série avec indicateur de niveau et séparateur d´huile. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité
- Frein de broche mécanique au pied, appareil à retomber dans le pas
- Lampe de travail halogène de série avec flexible pour un éclairage parfait du poste de travail
- Mandrins, plateau de broche, lunettes et socle de série
- Certificat de contrôle
- Fabrication selon les normes DIN 8606 (normes outillage)

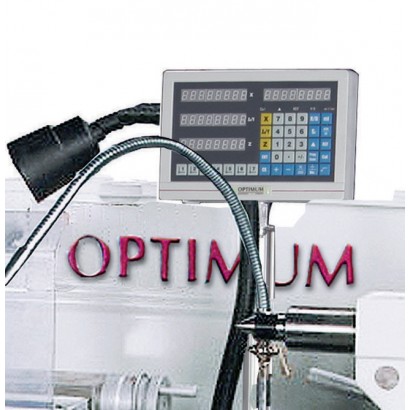

- Livré de série avec un afficheur digital et des règles de visualisation sur les 3 axes
- Mise en service et mise à niveau fortement conseillées, nous consulter
Accessoires de série
- Mandrin 3 mors Ø 200 mm
- Mandrin 4 mors indépendants Ø 250 mm
- Plateau de broche Ø 350 mm
- Douille de réduction CM6 / CM4
- 2 pointes fixes CM 4
- Lunette fixe passage jusqu'au Ø 145 mm
- Lunette à suivre passage jusqu'au Ø 75 mm
- Frein mécanique au pied

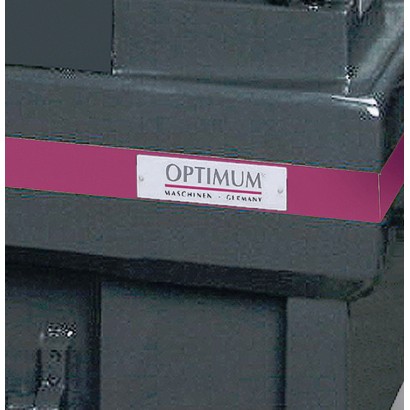

- Socle de machine monté
- Carter arrière monté
- Carter de mandrin asservi
- Carter de protection de tourelle
- Lampe de travail halogène
- Appareil à retomber dans le pas
- Tourelle 4 positions
- Système d'arrosage
- Afficheur DPA 2000
- 3 règles en verre
- Kit de pignons d'avances
- Butée à réglage fin
- Clefs de service
Tableau technique
- Puissance moteur 4.5 kW 400 V ~ 50 Hz
- Puissance système d'arrosage 100 W
- Hauteur de pointes 210 mm
- Entrepointes 1000 mm
- Diamètre usinable max. 420 mm
- Diamètre max. au-dessus du chariot 250 mm
- Diamètre max. sous le banc rompu 590 mm
- Longueur du banc rompu 260 mm
- Largeur de banc 250 mm
- Vitesse de broche 45 - 1800 T/min.
- Nombre de vitesses 16
- Cône Morse de broche CM 6
- Attachement de broche Camlock DIN ISO 702.2 Nr.6 (D1-6)
- Alésage de broche Ø 52 mm
- Course du chariot supérieur 140 mm
