- Description du produit

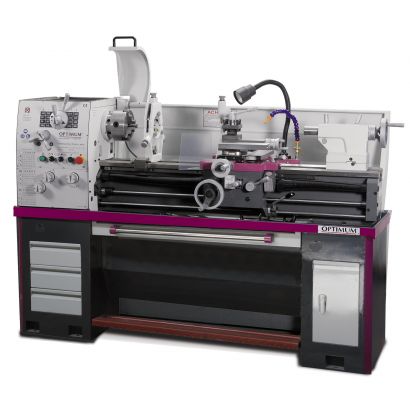

Tour à métaux professionnel de précision entièrement équipé avec boîte de vitesses et boîte d´avances complète permettant le passage rapide des vitesses. Idéal pour les mécaniciens.
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.4 (Camlock D1-4)
- Précision de concentricité du nez de broche < 0.015 mm, roulements haute qualité et rattrapage de jeux

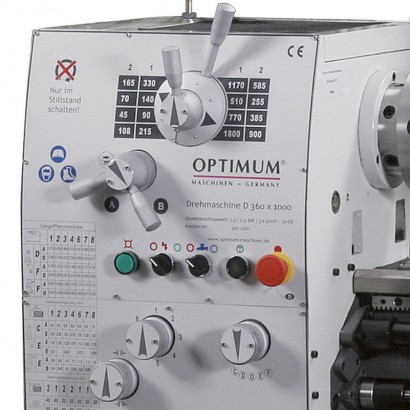

- Boîte mécanique 8 vitesses, moteur bi-vitesses soit 16 vitesses de broche au total sans changement de courroie
- Boîte d´avances souple, pignons trempés et lubrifiés par bain d´huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d´huile
- Décalage latéral de la poupée mobile de ± 5 mm pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"

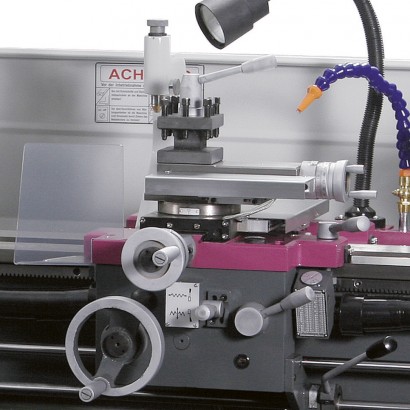

- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère

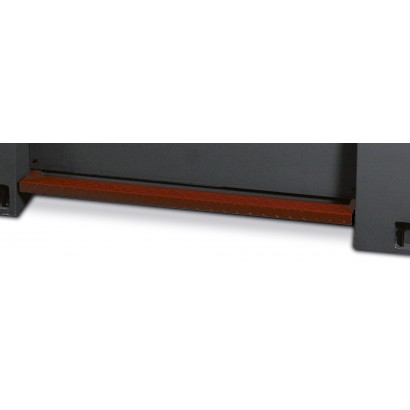

- Frein de broche mécanique au pied, appareil à retomber dans le pas, butée à réglage fin

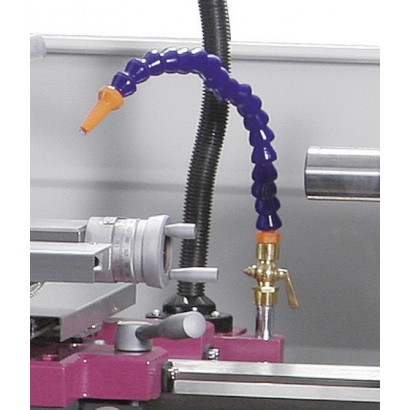

- Système d´arrosage de série avec indicateur de niveau et séparateur d´huile
- Lampe de travail halogène de série avec flexible pour un éclairage parfait du poste de travail
- Mandrins, plateau de broche, lunettes et socle de série
- Fabrication selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
Accessoires de série
- Mandrin 3 mors Ø 160 mm concentriques
- Mandrin 4 mors Ø 200 mm indépendants
- Plateau de broche Ø 320 mm
- Douille de réduction CM5 / CM3
- 2 pointes fixes CM 3
- Lunette fixe passage jusqu'au Ø 100 mm
- Lunette à suivre passage jusqu'au Ø 95 mm
- Frein mécanique de broche au pied
- Socle de machine monté
- Carter arrière monté
- Carter de mandrin asservi
- Carter de protection de tourelle
- Lampe de travail halogène
- Appareil à retomber dans le pas
- Tourelle 4 positions
- Système d'arrosage
- Kit de pignons d'avances
- Butée avec réglage fin
- Clefs de service
Tableau technique
- Puissance moteur 1.5/2.4 kW 400 V ~ 50 Hz
- Puissance système d'arrosage 40 W
- Hauteur de pointes 180 mm
- Entrepointes 1000 mm
- Diamètre usinable max. 356 mm
- Diamètre max. au-dessus du chariot 220 mm
- Diamètre max. sous le banc rompu 516 mm
- Longueur du banc rompu 240 mm
- Largeur de banc 205 mm
- Vitesse de broche 45 - 1800 T/min
- Nombre de vitesses 16
- Cône Morse de broche CM 5
- Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
- Alésage de broche Ø 38 mm
- Course du chariot supérieur 95 mm
- Course du chariot transversal 180 mm
- Cône Morse de poupée mobile CM 3
- Course du fourrea
