- Description du produit

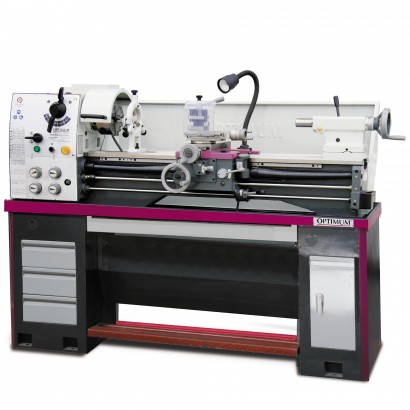

Tour à métaux de mécanicien, entièrement équipé avec boîte de vitesses et boîte d'avances complète permettant le passage rapide des vitesses.
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.4 (Camlock D1-4)
- Précision de concentricité du nez de broche < 0.015 mm

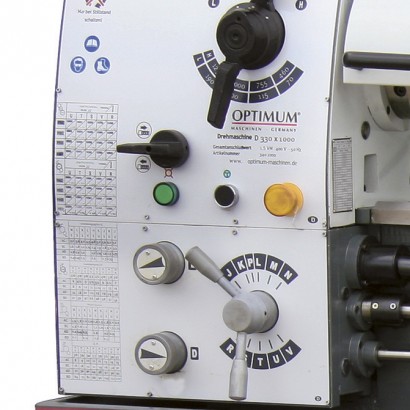

- Boîte mécanique complète 8 vitesses sans changement de courroie
- Boîte d´avances souple, pignons trempés et lubrifiés par bain d´huile
- Avances automatiques longitudinales et transversales avec pignons trempés et lubrifiés par bain d´huile
- Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"
- Appareil à retomber dans le pas
- Frein de broche mécanique au pied, arrêt immédiat
- Lampe de travail halogène de série
- Mandrins, plateau de broche, lunettes et socle de série monté
- Fabrication selon les normes DIN 8606 (normes outillage)
- Livré avec certificat de conformité
Accessoires de série
- Mandrin 3 mors Ø 160 mm
- Mandrin 4 mors indépendants Ø 200 mm
- Plateau de broche Ø 250 mm
- Douille de réduction CM5 / CM3
- 2 pointes fixes CM 3

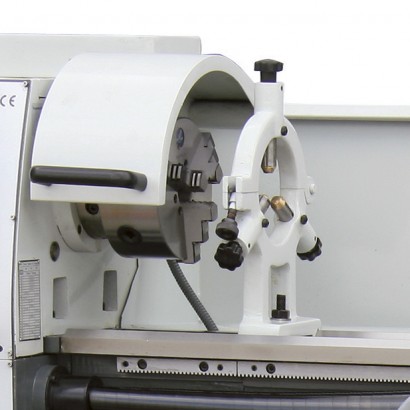

- Lunette fixe passage jusqu'au Ø 100 mm
- Lunette à suivre passage jusqu'au Ø 95 mm
- Carter de protection de tourelle
- Socle de machine monté avec armoires
- Carter arrière monté
- Carter de mandrin asservi
- Frein mécanique de broche au pied
- Lampe de travail halogène
- Appareil à retomber dans le pas

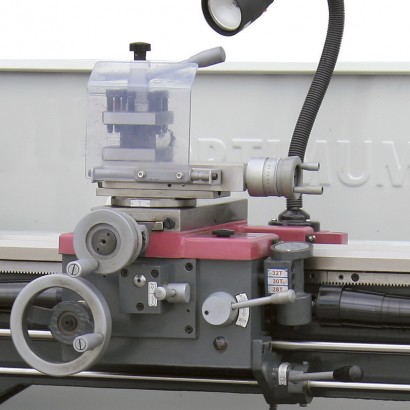

- Tourelle 4 positions
- Kit de pignons d'avances
- Clefs de service
- Certificat de conformité
Tableau technique
- Puissance moteur 1.5 kW ~ 50 Hz
- Hauteur de pointes 165 mm
- Entrepointes 1000 mm
- Diamètre usinable max. 330 mm
- Diamètre max. au-dessus du chariot 198 mm
- Diamètre max. sous le banc rompu 476 mm
- Longueur du banc rompu 210 mm
- Largeur de banc 187 mm
- Vitesse de broche 70 - 2000 T/min
- Nombre de vitesses 8
- Cône Morse de broche CM 5
- Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
- Alésage de broche Ø 38 mm
- Course du chariot supérieur 95 mm
- Course du chariot transversal 170 mm
- Cône Morse de poupée mobile CM 3
- Course du fourreau de poupée mobile 126 mm
- Avances longitudinales 0.052 à 1.392 mm/T. , 40 avances
- Avances transversales 0.014 à 0.380 mm/T , 40 avances
- Filetage métrique 0.4 à 7 mm/T. , 32 pas
