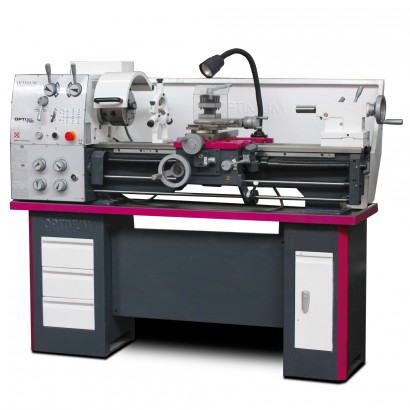

Tour à métaux Optimum D 320 x 920

Optimum

Référence: 3400921

  • Description du produit

Tour à métaux entièrement équipé avec vis mère et barre de chariotage, boîtes d'avances et de vitesses lubrifiées par bain d'huile.

  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d´attachement rapide DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte mécanique 9 vitesses, 2 plages de vitesses (18 vitesses au total)
  • Boîte d´avances souple, pignons trempés et lubrifiés par bain d´huile
  • Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d´huile
  • Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"
  • Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère
  • Appareil à retomber dans le pas
  • Lampe halogène de série
  • Mandrins, plateau de broche, lunettes et socle de série
  • Fabrication selon les normes DIN 8606 (normes outillage)
  • Un excellent rapport qualité/prix



Accessoires de série

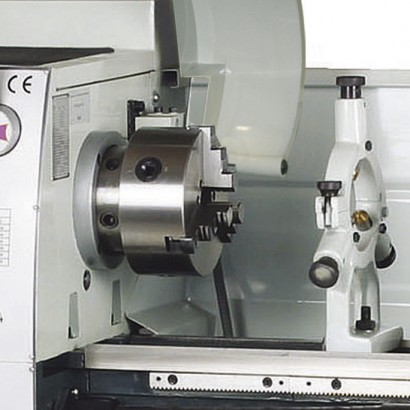

  • Mandrin 3 mors Ø 160 mm
  • Mandrin 4 mors indépendants Ø 200 mm
  • Plateau de broche Ø 250 mm
  • Pointe tournante CM 3
  • Lunette fixe jusqu'au Ø 70 mm
  • Lunette à suivre jusqu'au Ø 50 mm
  • Bac à copeaux
  • Socle de machine (à monter)
  • Carter arrière (à monter)
  • Carter de mandrin asservi

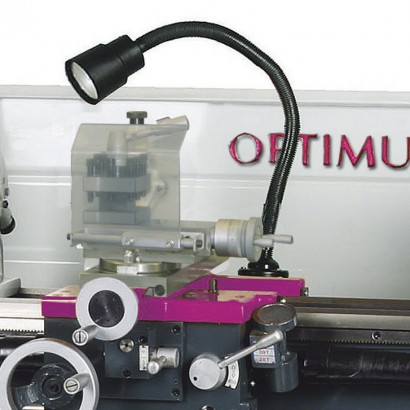

  • Lampe de travail halogène
  • Appareil à retomber dans le pas
  • Tourelle 4 positions
  • Kit de pignons d'avances
  • Clefs de service


Tableau technique

  • Puissance moteur 1.5 kW ~ 50 Hz
  • Hauteur de pointes 160 mm
  • Entrepointes 920 mm
  • Diamètre usinable max. 320 mm
  • Diamètre max. au-dessus du chariot 190 mm
  • Diamètre max. sous le banc rompu 430 mm
  • Longueur du banc rompu 230 mm
  • Largeur de banc 181 mm
  • Vitesse de broche 65 - 1800 T/min.
  • Nombre de vitesses 18
  • Cône Morse de broche CM 5
  • Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
  • Alésage de broche Ø 38 mm
  • Course du chariot supérieur 85 mm
  • Course du chariot transversal 162 mm
  • Cône Morse de poupée mobile CM 3
  • Course du fourreau de poupée mobile 100 mm
  • Avances longitudinales 0.052 à 1.392 mm/T. , 32 avances
  • Avances transversales 0.014 à 0.380 mm/T. , 32 avances
  • Filetage métrique 0.4 à 7 mm , 26 pas
  • Filets au pouce 56 à 4 TPI ; 34 pas
  • Capacité max. de la tourelle 4 positions 12 mm
  • Dimensions de la machine (L x l x h)
