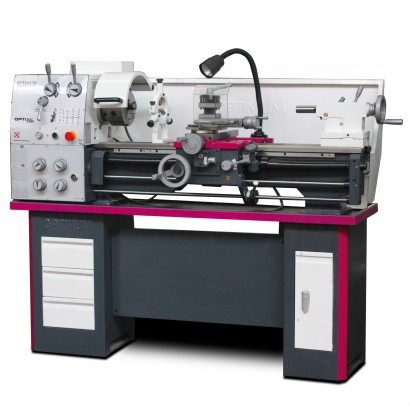

Tour à métaux Optimum D 320 x 630
Référence: 3400631
- Description du produit
Tour à métaux entièrement équipé avec vis mère et barre de chariotage, boîtes d'avances et de vitesses lubrifiées par bain d'huile.
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte mécanique 9 vitesses, 2 plages de vitesses (18 vitesses au total)
- Boîte d´avances souple, pignons trempés et lubrifiés par bain d´huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d´huile
- Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"

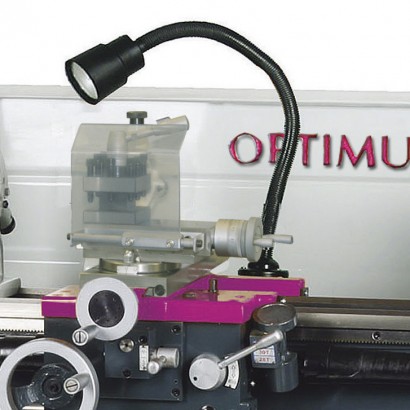

- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère
- Appareil à retomber dans le pas
- Lampe halogène de série
- Mandrins, plateau de broche, lunettes et socle de série
- Fabrication selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
Accessoires de série

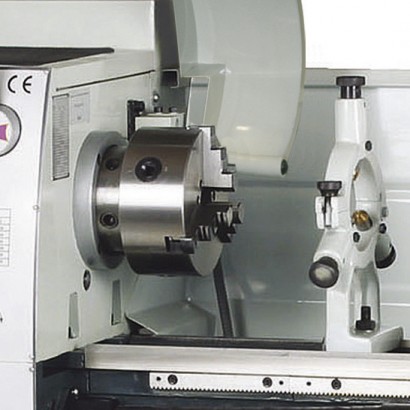

- Mandrin 3 mors Ø 160 mm
- Mandrin 4 mors indépendants Ø 200 mm
- Plateau de broche Ø 250 mm
- Pointe tournante CM 3
- Lunette fixe jusqu'au Ø 70 mm
- Lunette à suivre jusqu'au Ø 50 mm
- Bac à copeaux
- Socle de machine (à monter)
- Carter arrière (à monter)
- Carter de mandrin asservi
- Lampe de travail halogène
- Appareil à retomber dans le pas
- Tourelle 4 positions
- Kit de pignons d'avances
- Clefs de service
Tableau technique
- Puissance moteur 1.5 kW ~ 50 Hz
- Hauteur de pointes 160 mm
- Entrepointes 630 mm
- Diamètre usinable max. 320 mm
- Diamètre max. au-dessus du chariot 190 mm
- Diamètre max. sous le banc rompu 430 mm
- Longueur du banc rompu 230 mm
- Largeur de banc 181 mm
- Vitesse de broche 65 - 1800 T/min.
- Nombre de vitesses 18
- Cône Morse de broche CM 5
- Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
- Alésage de broche Ø 38 mm
- Course du chariot supérieur 85 mm
- Course du chariot transversal 162 mm
- Cône Morse de poupée mobile CM 3
- Course du fourreau de poupée mobile 100 mm
- Avances longitudinales 0.052 à 1.392 mm/T. , 32 avances
- Avances transversales 0.014 à 0.380 mm/T. , 32 avances
- Filetage métrique 0.4 à 7 mm/T , 26 pas
- Filets au pouce 56 à 4 TPI , 34 pas
- Capacité max. de la tourelle 4 positions 12 mm
- Dimensions de la machine (L x l x h)
