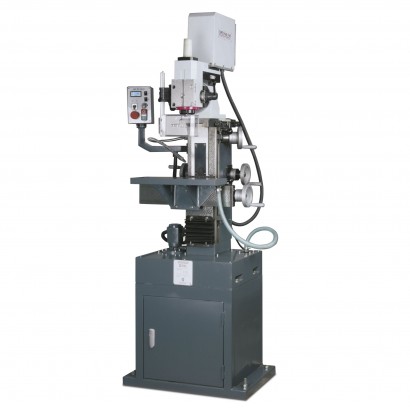

Fraiseuse Optimum WF 20 Vario
Référence: 3338620
- Description du produit
Fraiseuse universelle avec tables horizontale et verticale. Convient aux ateliers, aux écoles, à l'horlogerie. Idéale pour la taille des pignons et la réalisation de prototypes.
- Machine aux applications multiples
- Moteur type industrie haute puissance 1500 W en 230 V monophasé
- Large plage de vitesses de 100 à 3750 T/min par variateur
- Pour le surfaçage et le fraisage en bout
- Pour la taille des pignons, des engrenages et des crémaillères
- Rainures de clavettes et rainurages
- Toutes les glissières sont trempées et rectifiées avec précision, les arondes grattées à la main

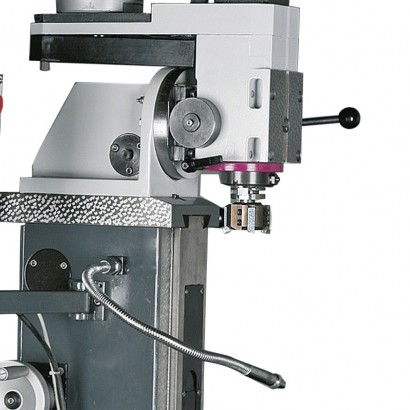

- Tête positionnable à la verticale ou à l'horizontale selon les usinages
- Butées de profondeur réglables sur tous les axes

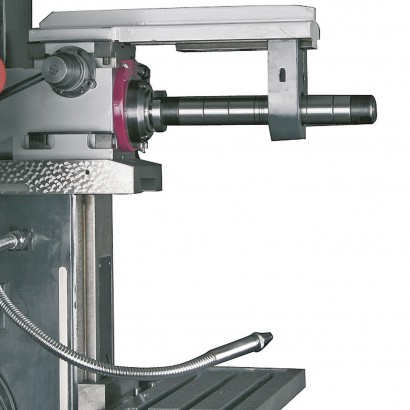

- Arbre porte-fraise et support d'arbre pour le montage de train de fraises, socle et système d'arrosage fournis de série
- Pour le fraisage haute précision

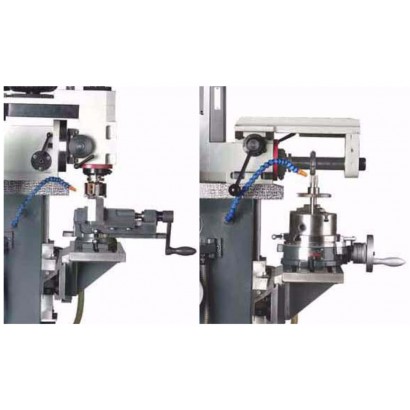

- Livrée de série avec deux tables de fraisage (une horizontale et une verticale)
- Une machine exceptionnelle, un excellent rapport qualité/performances/prix
Tableau technique
- Puissance moteur 1.5 kW 230 V ~ 50 Hz
- Capacité de perçage (acier St. 37) Ø 25 mm
- Capacité en continu (acier St. 37) Ø 20 mm
- Capacité de surfaçage max. Ø 63 mm
- Capacité de fraisage en bout max. Ø 20 mm
- Attachement de broche ISO 30 (DIN 2080)
- Course de broche 53 mm
- Tirant M 12
- Inclinaison de la tête ± 90°
- Course de la tête en axe Z 310 mm
- Support de fraisage horizontal 6 x 2.5 mm Ø 22
- Plages de vitesses 3
- Plage de vitesses min. 100 - 1250 T/min
- Plage de vitesses moyenne 200 - 2500 T/min
- Plage de vitesses max. 300 - 3750 T/min
- Dimensions de la table verticale (L x l) 430 x 150 mm
- Capacité déplacement de la table verticale 240 mm
- Dimensions de la table horizontale (L x l) 485 x 150 mm
- Capacité déplacement de la table horizontale 330 mm
- Course de la table en axe X 290 mm
- Course de la table en axe Y 175 mm
- Nombre de rainures 3
- Rainures en "T" 12 mm
- Entraxe des rainures 45 mm
- Dimensions de la machine (L x l x h) 750 x 635 x 1790 mm
- Poids net (brut) 270 kg (330 kg)
- Accessoires de série Table verticale 150 x 430 mm, Table horizontale 150 x 485 mm, Support pour fraisage horizontal avec arbre porte-fraise, Système d'arrosage, Socle, Clefs de service
