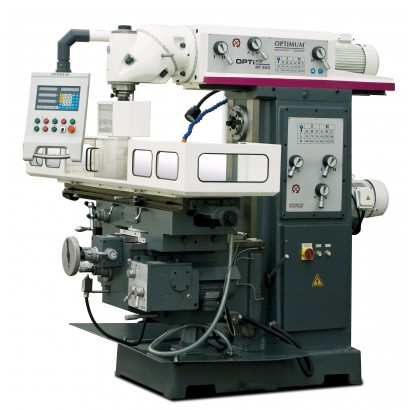

Fraiseuse Optimum MT 200
Référence: 3336120
- Description du produit
Grande Polyvalence et prise en main rapide. Fraiseuse universelle pour les ateliers. Avec système de visualisation 3 axes.
- Très grande variété d´applications
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte Méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Lubrification centralisée de série

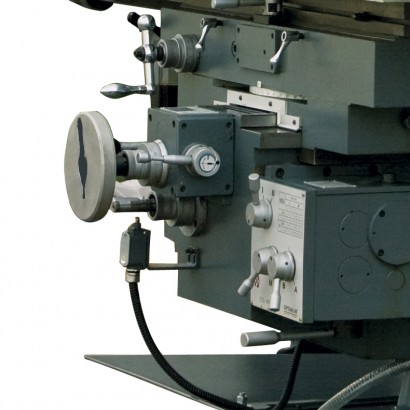

- Volants de grandes dimensions avec verniers
- Lampe de travail LED de série
- Système d'arrosage de serie
- Manipulation très simple des leviers pour le changement de vitesses

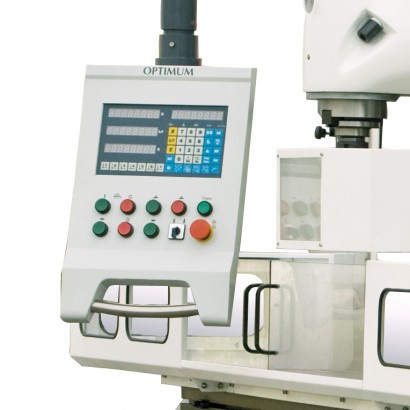

- Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 µm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d´huile
- Avances automatiques sur les axes X, Y et Z
- Mise en service fortement conseillée, nous consulter
Tableau technique
- Puissance moteur 9,2 kW 400 V / 3 Ph

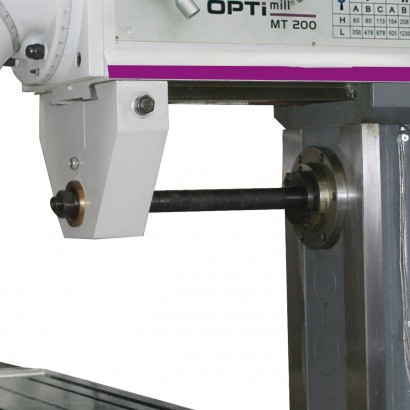

- Motorisation broche horizontale 4 kW
- Motorisation broche verticale 4 kW
- Système d'arrosage 90 W
- Capacité de perçage (acier St. 37) Ø 30 mm
- Capacité en continu (acier St. 37) Ø 28 mm
- Capacité de surfaçage max. Ø 100 mm
- Capacité de fraisage en bout max. Ø 20 mm
- Nombre de vitesses broche verticale 12
- Vitesses de broche verticale 60 - 1750 T/min.
- Attachement de broche verticale ISO 50 (DIN 2080)
- Course de broche 140 mm
- Nombre de vitesses broche horizontale 12
- Vitesses de broche horizontale 58 - 1800 T/min.
- Attachement de broche horizontale ISO 50
- Distance horizontale broche - table croisée 0 à 400 mm
- Distance verticale broche - table croisée 140 à 540 mm
- Tirant M24
- Inclinaison de la tête 360°
- Orientation de la tête 360°
- Dimensions de la table (L x l) 1320 x 360 mm
- Poids admissible sur la table (.max) 450 kg
- Course de la table en axe X 1290 mm (automatique) 1000 mm (manuel)
- Course de la table en axe Y 290 mm (automatique et manuel)
- Course de la table en axe Z 400 mm (automatique)
- Vitesses d'avance de la table 22 - 420 mm/min
- Nombre de rainures 3
- Rainures en "T" 14 mm
- Vitesse d´avance rapide axe X 1290 mm/min
- Entraxe des rainures 95 mm
- Vitesse d´avance rapide axe Y 1205 mm/min
- V
