- Description du produit

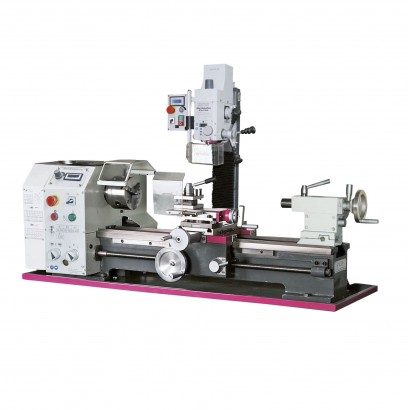

Combiné tour D 280 DC Vario et colonne de BF 20 Vario. Machine idéale pour les ateliers de petites dimensions
Argumentaire sur le tour
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42-52)
- Précision de concentricité du nez de broche < 0.009 mm
- Bouton d´arrêt d´urgence basse tension "coup de poing"
- Equipé de 3 chariots : longitudinal, transversal et supérieur
- Chariot transversal rainuré
- Equipé d´une vis mère montée sur paliers graissés pour les opérations de filetages et d´avance longitudinale automatique
- Volants des chariots gradués 0.04/0.01 mm avec remise à zéro
- Large gamme de filetages grâce aux pignons acier fournis de série

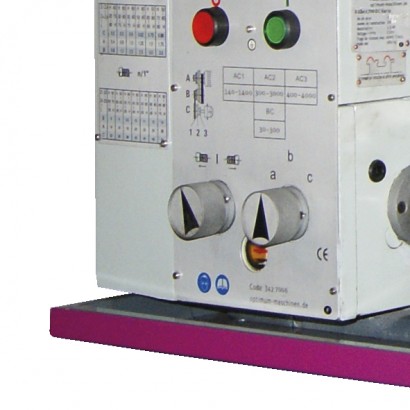

- Boîte d´avances très souple, pignons trempés et lubrifiés par bain d´huile
- Manette d´inversion en façade pemettant le pas à gauche
- Double roulement de broche qualité P5 avec rattrapage des jeux
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande
- Alésage de broche 26 mm
- Rattrapage des jeux sur tous les mouvements y compris la broche
- Equipé d´un variateur de vitesses haute qualité, moteur brushless 1500 W avec couple constant, très large plage de vitesses de 30 à 4000 T/min., tachymètre digital
- Equipé d´un mandrin tout acier avec graisseur
- Produit selon les normes DIN 8606 (normes outillage)
Argumentaire sur la colonne de fraisage
- Deux plages de vitesses par boîte mécanique pour garantir le couple
- Pilotage de la vitesse par variateur, plage de 90 à 3000 T/min.
- Moteur à courant continu permettant une vitesse à couple constant
- Descente micrométrique de broche lors des opérations de fraisage
- Descente de broche par cabestan lors des opérations de perçage
- Rattrapage de jeux sur tous les mouvements y compris la broche
- Colonne robuste à queue d´aronde garantissant une parfaite rigidité
- Toutes les arondes sont grattées à la main
- Inversion du sens de rotation, arrêt d´urgence coup de poing
- Carter de protection de mandrin ajustable et asservi électriquement
- Inclinaison de la tête de ± 90°, permettant les opérations de perçage et/ou fraisage dans tous les angles

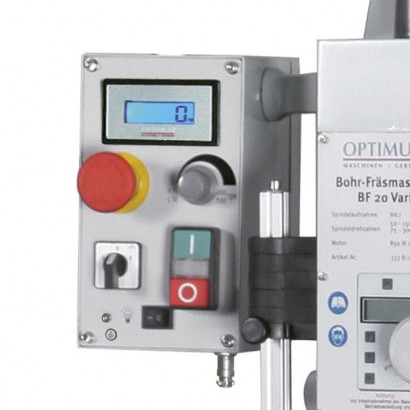

- Équipée de série d´un tachymètre digital avec écran rétro-éclairé, d´une jauge digitale de profondeur de l´axe Z et d´une lampe halogène
- Modèle original conçu par Optimum Germany
Tableau technique
- Puissance moteur BF 20 850 ~ 50 Hz / 230 V
- Puissance moteur D 280 1.5 kW ~ 50 Hz / 230 V
- Hauteur de pointes (tour) 140 mm
- Entrepointes (tour) 700 mm
- Diamètre usinable max. (tour) 266 mm
- Largeur de banc (tour) 180 mm
- Vitesse de broche (tour) 30 à 4000 T/min., 4 par Vario
- Cône Morse de broche (tour) CM4
- Alésage de broche (tour) 26 mm
- Course du chariot supérieur (tour) 60 mm
- Course du chariot transversal (tour) 160 mm
- Cône Morse de poupée mobile (tour) CM2
- Course du fourreau de
